一 UBM概述

通過SGPIO 進行 SAS 和 SATA 背板管理的 SCSI 機箱服務 (SES) 標準于 2003 年首次推出。該規范提供主機控制 LED，并允許主機檢測槽位和已安裝驅動器的存在，以及槽位編號方案。該規范提供了驅動器活動和故障指示，同時控制器可以通過協議自動識別設備類型、分支和速度。 SGPIO 自 2006 年以來一直保持不變。此后，許多創新增加了背板管理的復雜性，超出了 SES 和 SGPIO 的能力。

 現代存儲產品包括多通道驅動器和第三種驅動器協議，即 NVMe。為了確保相同級別的存儲功能，需要更智能的背板。這種需求產生了通用背板管理 (UBM) 標準。

Universal Backplane Management (UBM)為主機提供了一個通用背板管理框架，以確定 SAS/SATA/PCIe 背板功能、Drive Facing Connector (DFC) 狀態和控制信息，并讀取背板的面向驅動器的連接器(DFC)到面向主機的連接器Host Facing Connector (HFC) 的端口路徑。

 采用 UBM 標準可實現背板管理的兩個關鍵方面：

• 在服務器內構建一套完全可互換的背板，無論背板與主機的接口或背板支持的介質如何變化。在各種存儲架構中使用 UBM 是通用的，它可以避免手動配置的復雜性和錯誤配置的成本。

• 能夠創建支持驅動器槽位內完全可互換的存儲介質類型的背板，包括在系統運行時在 NVMe 和 SAS/SATA 之間進行切換。

二 UBM組成

UBM 可用于在單個驅動器機架中創建支持所有三種協議的 SAS/SATA 背板、NVMe 背板或組合背板。 同樣，UBM 規范可用于帶有 SAS/SATA 擴展器和 PCIe 開關的背板。UBM 使支持 UBM 的主機（例如 CPU、RAID 或 HBA 卡或其他存儲控制器）能夠準確了解背板的功能，以及感知驅動器類型和存在。

UBM 系統的組件由 FRU 和 UBM 控制器組成，它們通過 2 線接口連接到主機。

2.1 2線接口

UBM使用邊帶信號定義SAS，其他的標準定義使用2線模式。服務器主板的BMC提供到背板的2Wire主接口，可以實現對于背板的統一管理和遠程控制，固件更新等功能。2Wire主接口定義 了UBM 背板管理功能和主機到背板的端口通路信息。該2Wire主接口會與背板上的UBM 控制器2Wire從接口和UBM FRU 2Wire接口互聯。UBM 控制器2Wire從接口，提供背板點燈功能和 DFC 狀態和控制描述符。連接到同一個 2Wire從接口的 UBM FRU 為一個NVRAM，實現了一個格式化的IPMI FRU 。同時，為了支持PCIE設備，例如NVME SSD硬盤，該2wire接口還會連接到MUX bridge，用于2wire接口擴展，以實現同一2wire接口管理多個PCIe SSD設備。

2.2 UBM

FRU 提供將背板識別為支持 UBM 的子系統的方法，并通過 2 線接口連接到主機。UBM FRU 是具有 IPMI FRU 格式內容的 256 字節只讀 NVRAM，負責上報靜態背板信息，使用單字節 2Wire 尋址。 定義主機創建訪問映射的端口路徑信息描述符，該訪問映射由面向驅動器的連接器 (DFC)、端口鏈路寬度、面向主機的連接器 (HFC) 和 HFC 起始通道組成。 指定連接到 HFC 的 UBM 控制器的 2 線地址，允許存儲控制器訪問。

2.3 UBM控制器

• 負責管理面向驅動器的連接器 (DFC)，通過 2 線接受預先確定的命令序列，可分為以下幾類：


• 控制器狀態和身份：報告命令和控制器狀態。


• 背板功能：反映 UBM 控制器實現支持的功能。

•  面向驅動器的連接器狀態：允許 UBM 控制器報告每個面向驅動器的連接器中“安裝了什么”的關鍵功能。

•  定義 PCIe 參考時鐘預期、PCIe 復位預期、PwrDIS 信號支持和雙端口支持。

•  背板 UBM 控制器固件更新

三 UBM操作

3.1 驅動器檢測

驅動器類型識別是通過從驅動器中采樣 PRSNT#、IFDET# 和 IFDET2# 引腳來執行的。 這些引腳的值通過 DFC 狀態和控制描述符命令報告給主機。 驅動器引腳狀態與背板映射數據結合使用，允許將適當?shù)呐渲脩?yīng)用于連接到該驅動器的存儲控制器 PHY。

3.2 端口分叉

支持從面向主機的連接器到面向驅動器的連接器的 x4 或 x2 連接的背板可分別重新用作 x2 或 x1 背板。 這是使用端口分叉字段完成的。 當從主機連接到背板的電纜不再直接映射，而是連接每個驅動器只有一條鏈路時，背板將以 DFC 的寬度分為兩部分運行。 通過使用端口分叉字段，可以在兩種配置中使用單個背板，從而減少所需的背板 SKU 數量。

3.3 LED 和電源控制

LED 和電源控制是使用 SES 陣列設備元素字段執行的，類似于 SAS 擴展器。 主機可以通過 UBM 控制器的 2 線接口請求以下操作：

• 禁用電源 燈識別


• LED 顯示“重建”LED 模式


• 顯示“失敗的陣列”LED


• 如果LED 閃爍模式超出了 UBM 規范的范圍，可以遵循 IBPI 規范 SFF-8489，對應于主機與 UBM 控制器接口發出的信號。


3.4 復位、REFCLK 控制

FRU 通過定義以下內容來定義背板和主機之間的狀態和控制信號接口：

• PCIe 參考時鐘預期


• PCIe 重置預期


• PwrDIS 信號支持


• 雙端口支持（如果適用）

3.5 通過 BP_TYPE 支持 SGPIO

BP_TYPE 信號指示背板是否支持 SGPIO 或 2 線接口。 使用信號的狀態，主機可以確定它是應該使用 SGPIO 還是繼續進行 UBM 發現。

3.6 維護

UBM 規范允許通過 UBM 控制器固件更新過程更新控制器代碼。

四 UBM實現示例

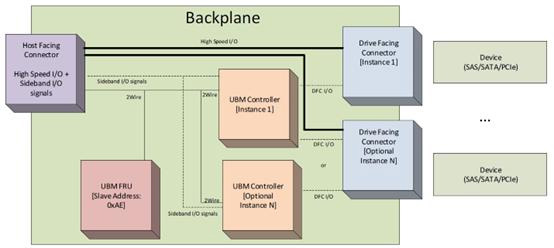

UBM可以實現HFC通過x1、x2、x4或其它lane帶寬連接多個DFC，還可以支持多個面向主機的連接器。但是，對于同一背板，UBM 控制器實現應在同一背板內提供唯一的面向主機的連接器標識字段，指示相同的背板編號字段。 多個面向主機的連接器不應將其 2Wire 接口與其他面向主機的連接器 2Wire 接口互連。

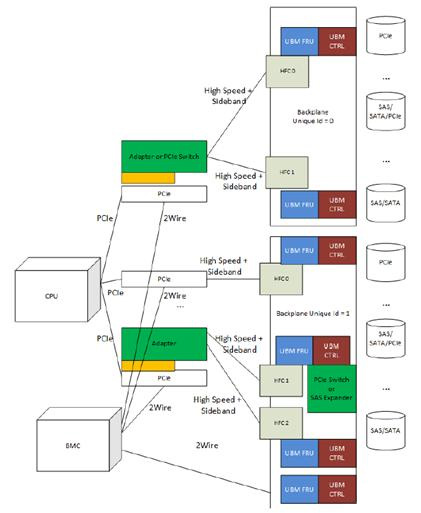

 下圖的 UBM 系統部署視圖顯示了主機（例如，適配器、PCIe 交換機、SAS 擴展器）和背板之間的連接關系。 服務器機箱內可以只有一個背板，也可能存在多個背板。 支持直接連接主機或存儲控制器的 U.2 NVMe 和 SAS/SATA。每個面向主機的連接器支持兩個 x4/x2/x1 U.2 NVMe 驅動器或 4 個 x1 SAS/SATA 驅動器。UBM 控制器位于背板上，用于管理來自驅動器的控制和狀態信號。高速電纜和邊帶 I/O 信號用于與背板通信。UBM FRU 應在 0xAE 的固定 8 位地址上進行 2Wire 尋址。 UBM FRU 提供主機與底板上的 UBM 控制器通信所需的 UBM 控制器 2Wire 地址。
